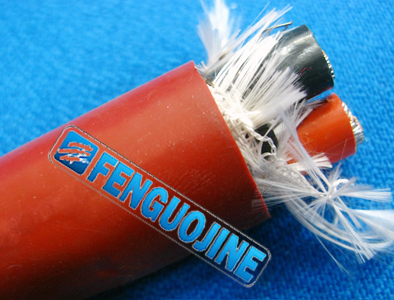

YGZ 硅胶高温电缆线
产品详细
产品型号:YGZ
执行标准:Q/IRMV2-2008
产品特性:
1、额定电压:300/500V
2、工作温度:-60~+200℃
3、导 体:绞合镀锡铜线
4、绝 缘:硅橡胶
5、护 套:硅橡胶
6、颜 色:红/黄/兰/白/黑/黄绿/棕/绿等
特点/用途:
可在长期潮湿环境中使用,电性能及防水、防霉性能优越。 弯曲性能优良,最小弯曲半径为电缆外径16倍,可移动使用。使用于交流额定电压300/500V及以下各种移动式电机、钢铁、航空、电厂、石化等高温环境中使用。
交货要求:
按双方合同协议商定,允许不小于10米的短段交货。其数量应不超过交货总长度的10%。
规格结构及技术参数:
YGZ产品技术参数
芯数×截面
(mm2)
|
导体结构
根数/线径(mm)
|
绝缘厚度
( mm )
|
绝缘外径
( mm )
|
护套厚度
( mm )
|
平均外径
( mm )
|
20 ℃时导体直流电阻
(Ω/km)
|
2 × 0.2
|
7/0.20
|
0.40
|
1.40
|
0.90
|
4.60
|
94
|
3 × 0.2
|
7/0.20
|
0.40
|
1.40
|
0.90
|
4.80
|
94
|
4 × 0.2
|
7/0.20
|
0.40
|
1.40
|
0.90
|
5.20
|
94
|
5 × 0.2
|
7/0.20
|
0.40
|
1.40
|
1.0
|
5.80
|
94
|
2 × 0.3
|
16/0.15
|
0.40
|
1.50
|
0.90
|
4.80
|
71.2
|
3 × 0.3
|
16/0.15
|
0.40
|
1.50
|
0.90
|
5.00
|
71.2
|
4 × 0.3
|
16/0.15
|
0.40
|
1.50
|
1.0
|
5.60
|
71.2
|
5 × 0.3
|
16/0.15
|
0.40
|
1.50
|
1.2
|
6.40
|
71.2
|
2 × 0.5
|
28/0.15
|
0.50
|
2.0
|
1.0
|
6.00
|
40.1
|
3 × 0.5
|
28/0.15
|
0.50
|
2.0
|
1.20
|
6.80
|
40.1
|
4 × 0.5
|
28/0.15
|
0.50
|
2.0
|
1.20
|
7.20
|
40.1
|
5 × 0.5
|
28/0.15
|
0.50
|
2.0
|
1.20
|
7.80
|
40.1
|
6 × 0.5
|
28/0.15
|
0.50
|
2.0
|
1.30
|
8.60
|
40.1
|
7 × 0.5
|
28/0.15
|
0.50
|
2.0
|
1.30
|
8.60
|
40.1
|
2 × 0.75
|
24/0.20
|
0.60
|
2.40
|
1.20
|
7.20
|
26.7
|
3 × 0.75
|
24/0.20
|
0.60
|
2.40
|
1.20
|
7.60
|
26.7
|
4 × 0.75
|
24/0.20
|
0.60
|
2.40
|
1.30
|
8.50
|
26.7
|
5 × 0.75
|
24/0.20
|
0.60
|
2.40
|
1.50
|
9.50
|
26.7
|
6 × 0.75
|
24/0.20
|
0.60
|
2.40
|
1.60
|
10.40
|
26.7
|
7 × 0.75
|
24/0.20
|
0.60
|
2.40
|
1.60
|
10.40
|
26.7
|
10 × 0.75
|
24/0.20
|
0.60
|
2.40
|
1.70
|
12.60
|
26.7
|
12 × 0.75
|
24/0.20
|
0.60
|
2.40
|
1.80
|
13.60
|
26.7
|
14 × 0.75
|
24/0.20
|
0.60
|
2.40
|
1.80
|
14.20
|
26.7
|
19 × 0.75
|
24/0.20
|
0.60
|
2.40
|
1.80
|
15.60
|
26.7
|
2 × 1
|
32/0.20
|
0.60
|
2.60
|
1.20
|
7.60
|
20.0
|
3 × 1
|
32/0.20
|
0.60
|
2.60
|
1.2
|
7.80
|
20.0
|
4 × 1
|
32/0.20
|
0.60
|
2.60
|
1.3
|
8.80
|
20.0
|
5 × 1
|
32/0.20
|
0.60
|
2.60
|
1.50
|
10.0
|
20.0
|
6 × 1
|
32/0.20
|
0.60
|
2.60
|
1.60
|
11.0
|
20.0
|
7 × 1
|
32/0.20
|
0.60
|
2.60
|
1.80
|
11.6
|
20.0
|
10 × 1
|
32/0.20
|
0.60
|
2.60
|
1.80
|
13.4
|
20.0
|
12 × 1
|
32/0.20
|
0.60
|
2.60
|
1.80
|
14.5
|
20.0
|
14 × 1
|
32/0.20
|
0.60
|
2.60
|
1.80
|
15.2
|
20.0
|
19 × 1
|
32/0.20
|
0.60
|
2.60
|
1.80
|
16.6
|
20.0
|
2 × 1.5
|
48/0.20
|
0.60
|
2.80
|
1.30
|
8.50
|
13.7
|
3 × 1.5
|
48/0.20
|
0.60
|
2.80
|
1.30
|
8.50
|
13.7
|
4 × 1.5
|
48/0.20
|
0.60
|
2.80
|
1.40
|
9.50
|
13.7
|
5 × 1.5
|
48/0.20
|
0.60
|
2.80
|
1.50
|
10.6
|
13.7
|
6 × 1.5
|
48/0.20
|
0.60
|
2.80
|
1.8
|
12.0
|
13.7
|
7 × 1.5
|
48/0.20
|
0.60
|
2.80
|
1.80
|
12.0
|
13.7
|
10 × 1.5
|
48/0.20
|
0.60
|
2.80
|
1.80
|
14.2
|
13.7
|
12 × 1.5
|
48/0.20
|
0.60
|
2.80
|
1.80
|
15.2
|
13.7
|
14 × 1.5
|
48/0.20
|
0.60
|
2.80
|
1.80
|
16.0
|
13.7
|
19 × 1.5
|
48/0.20
|
0.60
|
2.80
|
2.0
|
18.0
|
13.7
|
20 × 1.5
|
48/0.20
|
0.60
|
2.80
|
2.0
|
18.5
|
13.7
|
24 × 1.5
|
48/0.20
|
0.60
|
2.80
|
2.0
|
21.2
|
13.7
|
37 × 1.5
|
48/0.20
|
0.60
|
2.80
|
2.4
|
24.5
|
13.7
|
2 × 2.5
|
49/0.25
|
0.70
|
3.50
|
1.5
|
10.0
|
8.21
|
3 × 2.5
|
49/0.25
|
0.70
|
3.50
|
1.5
|
10.5
|
8.21
|
4 × 2.5
|
49/0.25
|
0.70
|
3.50
|
1.7
|
12.0
|
8.21
|
5 × 2.5
|
49/0.25
|
0.70
|
3.50
|
1.8
|
13.2
|
8.21
|
6 × 2.5
|
49/0.25
|
0.70
|
3.50
|
1.8
|
14.2
|
8.21
|
7 × 2.5
|
49/0.25
|
0.70
|
3.50
|
1.8
|
14.2
|
8.21
|
10 × 2.5
|
49/0.25
|
0.70
|
3.50
|
1.8
|
16.8
|
8.21
|
12 × 2.5
|
49/0.25
|
0.70
|
3.50
|
1.8
|
18.2
|
8.21
|
14 × 2.5
|
49/0.25
|
0.70
|
3.50
|
2.0
|
19.5
|
8.21
|
19 × 2.5
|
49/0.25
|
0.70
|
3.50
|
2.2
|
22.0
|
8.21
|
24 × 2.5
|
49/0.25
|
0.70
|
3.50
|
2.4
|
26.4
|
8.21
|
37 × 2.5
|
49/0.25
|
0.70
|
3.50
|
2.5
|
29.5
|
8.21
|
|
|
